DN800을 초과하는 파이프 직경의 경우 직접 압출에는 엄청나게 큰 압출기, 높은 조임력, 복잡한 냉각 시스템이 필요합니다. 프로파일 압출기가 먼저 연속적인 HDPE 스트립(정사각형 또는 직사각형 중공 단면)을 생산한 후 이를 나선형으로 감고 회전하는 맨드릴에 융합 용접하는 나선형 와인딩 공정은 다음과 같은 분명한 이점을 제공합니다.
| 측면 | 직접 압출 | 나선형 권선 |
|---|---|---|
| 최대 경제적인 직경 | ~DN1200 | 최대 DN4000 |
| 투자비용 | 매우 높음 | 보통(압출기 2~3개) |
| 링 강성 유연성 | 벽 두께로 고정 | 프로파일 디자인을 통해 조정 가능 |
| 재료사용량(kg/m) | 더 높음(단단한 벽) | 하부(중공 코어 구조) |
| 재활용 재료 사용 | 제한적(20% 이하) | 최대 100%(적절한 나사 설계 시) |
또한 와인딩 공정을 통해 파이프 벽 구조를 실시간으로 조정할 수 있으므로 동일한 생산 라인에서 와인딩 피치 또는 프로파일 치수만 변경하여 SN4(4kN/m²)~SN16(16kN/m²)의 링 강성 등급을 갖춘 파이프를 제조할 수 있습니다.

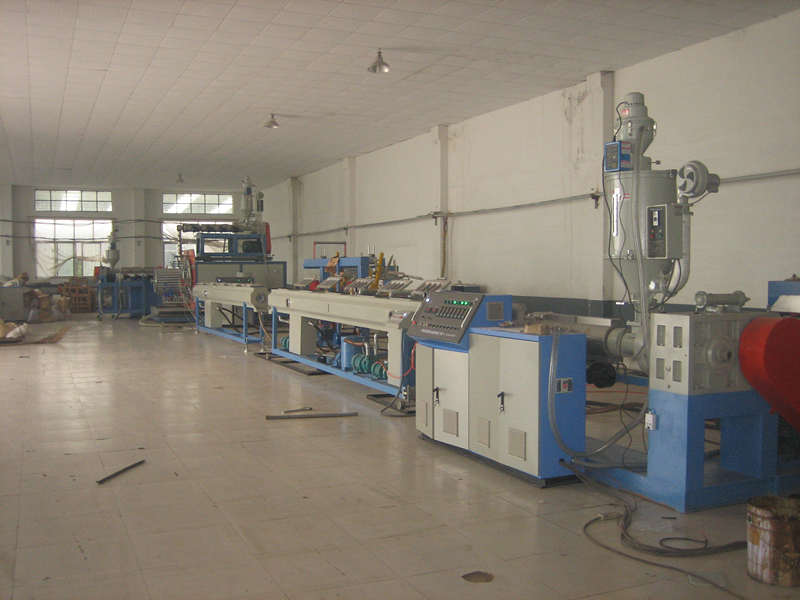

완전한 대구경 와인딩 파이프 생산 라인은 일반적으로 다음 스테이션으로 구성됩니다.
메인 프로파일 압출기 – 연속 중공 스트립(내하중 구조)을 생산합니다.
공압출기(용융 접착 압출기) – 용융된 HDPE를 용접 지점에 적용하여 인접한 스트립 레이어를 융합합니다.
나선형 와인딩 성형기 – 파이프 직경과 와인딩 각도를 제어하는 다축 회전 맨드릴입니다.
어닐링/냉각 섹션 – 응력 완화 및 치수 안정성을 보장합니다.
자동 절단톱 – 고객이 지정한 길이로 인라인 절단을 수행합니다.
PLC 중앙 제어 시스템 – 모든 압출기, 와인딩 캐리지 및 운반을 동기화합니다.
아래 표에는 주요 중국 및 유럽 기계 제조업체의 매개변수를 사용하여 가장 일반적으로 사용 가능한 모델이 요약되어 있습니다(값은 일반적이며 최종 사양은 공급업체 사용자 정의에 따라 다름).
| 모델 코드 | 파이프 외경 범위(mm) | 주요 압출기 | 용융 압출기 | 설치전력(kW) | 최대 출력(kg/h) | 일반적인 응용 |
|---|---|---|---|---|---|---|
| WR-800 | 200 – 800 | SJ65/34(65mm 나사, 34L/D) | SJ55/34 | ~210 | 380 – 420 | 분지 하수구, 주택 배수구 |
| WR‑1200 | 300 – 1200 | SJ80/34 | SJ65/34 | ~320 | 530 – 570 | 시 간선, 처리장 |
| WR‑2200 | 800 – 2200 | SJ90/38(고토크) | SJ65/34 | ~430 – 460 | 720 – 850 | 우수 본관, 산업용 냉각수 |
| WR‑3000 | 1200 – 3000 | SJ120/38(2단계 감압) | SJ80/34 | ~530 – 560 | 880 – 950 | 대규모 배수구, 강을 건너는 사이펀 |
| WR‑4000 | 1800 – 4000 | SJ150/38 + 강제공급 | SJ90/34 | ~680 – 720 | 1100 – 1250 | 대규모 프로젝트, 터널 라이닝 파이프 |
참고: 위의 모든 모델은 파이프 직경과 벽 두께에 따라 최대 라인 속도 0.5~1.2m/min으로 작동합니다. 권선 각도는 50°~85° 사이에서 조정 가능하여 링 강성과 축 강도를 최적화합니다.
기본 매개변수 외에도 다음 엔지니어링 세부 사항에 따라 라인이 10년 동안 문제 없이 작동할지 아니면 유지 관리가 악몽이 될지 여부가 결정됩니다.
비용 경쟁력 있는 생산을 위해 산업 후 재분쇄(100% 플레이크) 처리 능력은 협상할 수 없습니다. 다음을 찾으세요:
높은 토크, 저속 드라이브 시스템(기어박스 효율성 > 95%).
배리어 섹션이 있는 2단계 감압 나사 – 이는 브리징을 방지하고 가변 크기 피드에서도 균일한 용융을 보장합니다.
스크류 플라이트 팁의 하드 페이싱(예: 텅스텐 카바이드 코팅) - 연마성 재활용 재료를 처리할 때 사용 수명을 연장합니다.
확인할 매개변수: 100% 재분쇄된 용융 용량은 원래 재료 비율의 최소 85%여야 합니다(많은 저렴한 디자인은 60%로 떨어짐).
성형 맨드릴은 DN2000 파이프의 경우 ±0.5mm 이내의 동심도를 유지해야 합니다. 주요 사양:
구동 축 수: ≥ 4개의 독립적인 서보 구동 축(방사형 확장, 축 이동, 맨드릴 회전 및 스트립 가이드).
유압 클램핑 압력: 중공 프로파일을 찌그러뜨리지 않고 적절한 융합 용접을 보장하기 위해 0.5~2.5MPa 범위에서 조정 가능합니다.
퀵 체인지 직경 시스템: 동일 모델 범위 내에서 직경 변경 시 도구 없이 조정 시간 ≤ 30분.
대부분의 공급업체는 Siemens S7‑1500 또는 Allen‑Bradley PLC를 제공하지만 중요한 기능은 듀얼 스크린 독립 동기화입니다. 메인 압출기와 와인딩 캐리지는 별도의 운전자 패널이 있어야 하지만 고속 산업용 이더넷 버스(PROFINET 또는 EtherCAT)를 통해 통신합니다. 이를 통해 다음이 가능합니다.
직경 변경 중 독립적인 속도 트리밍.
파이프 벽 두께가 변할 때 자동 토크 보상.
완전한 추적성을 위한 실시간 데이터 로깅(용융 온도, 압력, 와인딩 토크 포함)
잘 구성된 와인딩 라인은 표준 이중벽 나선형 파이프에만 국한되지 않습니다. 올바른 보조 툴링을 사용하면 다음을 생산할 수 있습니다.
삼중벽 권선형 파이프 – 내부 및 외부 주름층을 사용하여 매우 높은 링 강성(SN16)을 제공합니다.
골이 있는(T형) 프로파일 파이프 – SN8을 유지하면서 무게를 줄이기 위한 것입니다.
단단한 벽으로 감긴 파이프 - 고유량 적용을 위해 부드러운 내부 보어가 필요한 경우(매닝 계수 n ≤ 0.009).
이러한 프로파일을 전환하려면 일반적으로 프로파일 압출 다이만 교체하고 와인딩 피치를 조정해야 합니다. 숙련된 직원에게는 2시간 작업이 필요합니다.
| 비용 항목 | 일반적인 범위 | 최적화 팁 |
|---|---|---|
| 기계 기본 가격(WR‑2200) | USD 380,000 – 480,000 (FOB) | 스크류 재질 비교(질화강과 바이메탈) |
| 설치 및 시운전 | 기계 비용의 8 – 12% | 2주 동안 현장 교육을 제공하는 공급업체를 선택하세요. |
| 에너지 소비 | 180 – 250kWh/파이프 톤 | 모든 모터에서 인버터를 찾으십시오(EU 사양 라인의 표준). |
| 툴링(다이 및 맨드릴) | 직경당 USD 15,000 – 30,000 | 패키지 내 스타터 세트(직경 3개) 협상 |
| 연간 유지관리 예산 | 구매금액의 3~5% | 와인딩 기어박스용 예비 부품에 집중 – 가장 긴 리드 타임 |
글로벌 HDPE 파이프 시장은 노후화된 수자원 인프라 교체와 새로운 그린필드 산업 단지에 힘입어 2030년까지 CAGR 5.8% 성장할 것으로 예상됩니다. 제조업체의 승리 전략은 다음과 같습니다.
예상치 못한 대규모 입찰 기회를 포착하려면 현재 최대 주문보다 직경이 하나 이상 높은 라인(예: 주로 DN2000을 판매하는 경우 WR-3000)에 투자하세요.
나사의 실제 성능을 검증하려면 버진 펠렛뿐만 아니라 자체 재활용 재료 혼합물을 사용하여 공장 승인 테스트(FAT)를 요구하세요.
원격 진단(IoT 지원 컨트롤러)을 제공하는 공급업체에 우선순위를 두어 현장 경험에서 가동 중지 시간을 40% 줄입니다.
HDPE 대구경 와인딩 파이프 기계정교하지만 잘 알려진 기술입니다. 수익성 있는 투자의 핵심은 화려한 헤드라인 수치가 아니라 재활용품을 위한 스크류 설계, 맨드릴 정밀도 형성 및 제어 시스템 동기화에 있습니다. 위의 매개변수 표와 기술 체크포인트를 조달 체크리스트로 활용하세요. 공급업체를 평가할 때 항상 브로셔뿐만 아니라 실제 생산 실행의 프로세스 데이터(용융 온도 프로파일, 특정 에너지 소비 및 직경 공차)를 요청하십시오.
